APEX行星減速機安裝指南

Apex減速機R型的90度外殼內部由兩個斜齒錐齒輪組成。

錐齒輪組采用高精度磨削設備加工而成,精確組裝以防止噪音和間隙。

因此,在將電動機安裝到減速器時必須特別小心。如果沒有按照安裝方法安裝電動機,則兩個螺旋錐齒輪可能受到力,這可能導致齒輪位置扭曲或變形。

我們將告知您如何安裝型行星減速機,這是安裝減速機時的注意事項。另外,請在圖片上附上安裝方法,以便更容易理解。

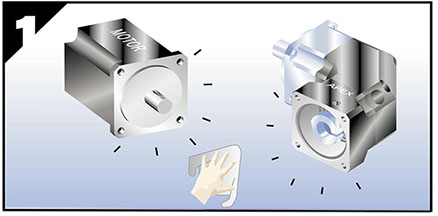

(1)確認馬達與減速機規格,并將馬達及減速機之安裝面擦干凈。

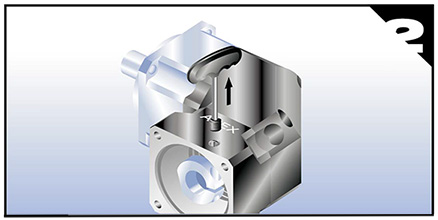

(2)將連接板埋栓取出,轉動馬達鎖緊谷,直到鎖緊谷 螺絲對準埋栓孔。

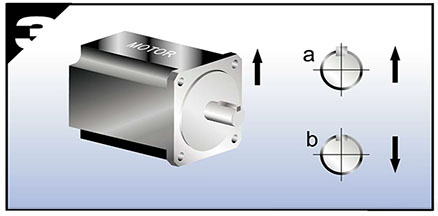

(3)a. 取下馬達上原先之鍵。 b. 如有必要,請安裝平衡鍵。

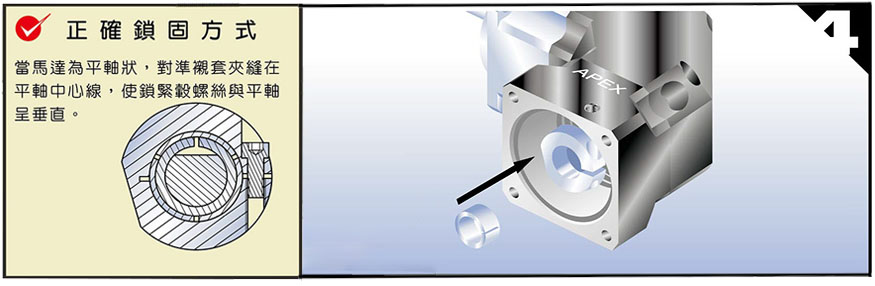

(4)確認馬達軸心尺寸,若有必要,裝上 軸襯套。

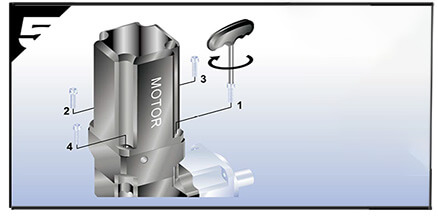

(5)直立式的裝入馬達,以螺絲扭力表(表一)建議扭 力值之5%,依1~4 的順序,用板手將附墊片之螺 絲輕輕鎖上。

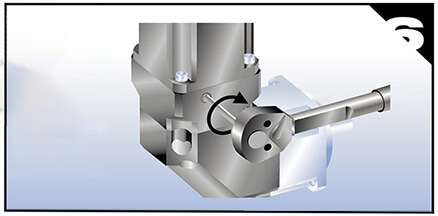

(6)將馬達與減速機直立擺設,參照表二建議之扭力值,以扭力板手將馬達鎖緊轂螺絲鎖緊。

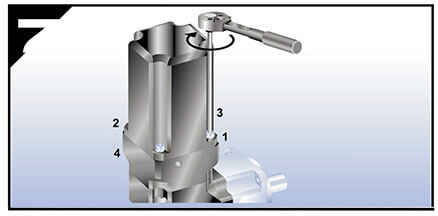

(7)將馬達與減速機直立擺設,以螺絲扭力表(表一)建議之扭力值,依1~4 的順序,用扭力板手將螺絲鎖緊

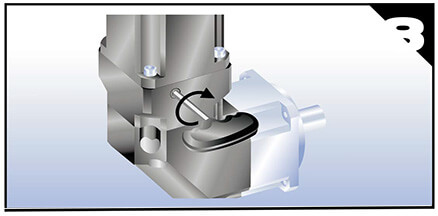

(8)鎖回埋栓



[圖5]將減速器的輸出軸向下安裝電機,將減速器垂直安裝,使輸入軸指向天空。此時,電動機由于其自重而滑動,因此它不會影響減速器C3的輸入孔,牢固地保持電動機并緩慢地安裝它。如果電機因自重而掉落,沖擊會產生過大的軸向載荷,螺旋錐齒輪將從正確的位置移開,產生噪音和振動。確認電機表面和適配器牢固擰緊后,按照擰緊順序擰緊規定擰緊扭矩5%的電機安裝螺栓。指定的擰緊扭矩在目錄中指定。 (關于擰緊順序,請參閱圖紙。請務必按照螺栓到從動螺栓的順序安裝電機。)


[圖6]根據擰緊順序用緊固扭矩擰緊電機安裝螺栓。 (有關緊固順序,請參見圖)


[圖7]用扭矩扳手將定位環擰緊到規定的緊固扭矩。如有必要,施加的力比指定的擰緊扭矩多20%,以防止滑動。APEX行星減速機所有安裝圖紙請在下載中心查看。
